本工程為特菱（深圳）冷卻塔有限公司TC-500H冷卻塔，本計算書按照實際情況對該冷卻塔鋼結構部分進行建模計算，應特菱（深圳）冷卻塔有限公司要求，對該結構進行復核驗算如下。
二、鋼結構計算
1、設計依據
《鋼結構設計規范》（GB50017-2003）
《冷彎薄壁型鋼結構技術規范（GB50018-2002）
《建筑結構荷載規范》（GB50009-2012）
《建筑抗震設計規范》（GB50011-2010）
《建筑地基基礎設計規范》（GB50007-2011）
《鋼結構焊接規范》 （GB50661-2011）
《鋼結構高強度螺栓連接技術規程》 （JGJ82-2011）2、計算簡圖

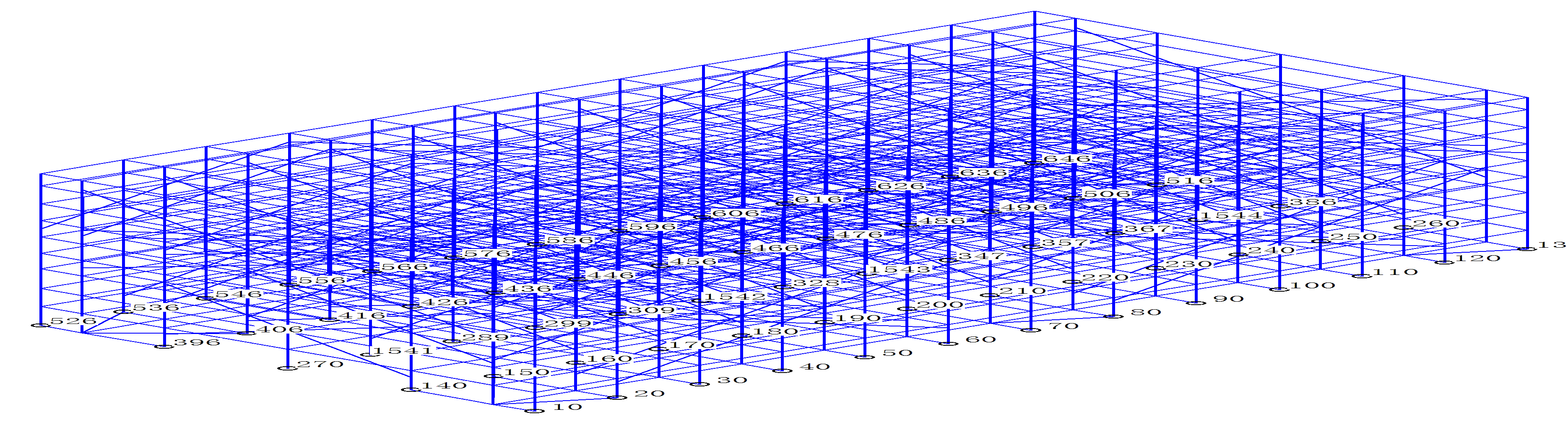

計算簡圖(圓表示支座，數字為節點號)
3、荷載與組合結構重要性系數：1.00
3.1節點荷載
（1)工況號:1
輸入荷載庫中的荷載:
序號 | Px(kN) | Py(kN) | Pz(kN) | Mx(kN.m) | My(kN.m) | Mz(kN.m) |
1 | 0.0 | 1.0 | 0.0 | 0.0 | 0.0 | 0.0 |
節點荷載分布圖:
3.2單元荷載
（1)工況號:0
輸入的面荷載:
序號 | 荷載類型 | 導荷方式 | 體形系數 | 面荷載值 (基本風壓) kN/m2 |
1 | 恒載 | 單向桿件 | -- | 1.50 |
2 | 恒載 | 單向桿件 | -- | 0.06 |
3 | 恒載 | 單向桿件 | -- | 0.05 |
4 | 恒載 | 單向桿件 | -- | 0.80 |
5 | 恒載 | 單向桿件 | -- | 0.15 |
6 | 恒載 | 單向桿件 | -- | 0.80 |
7 | 恒載 | 單向桿件 | -- | 0.75 |
8 | 恒載 | 單向桿件 | -- | 0.30 |
